Bài viết gần đây

Trang trước

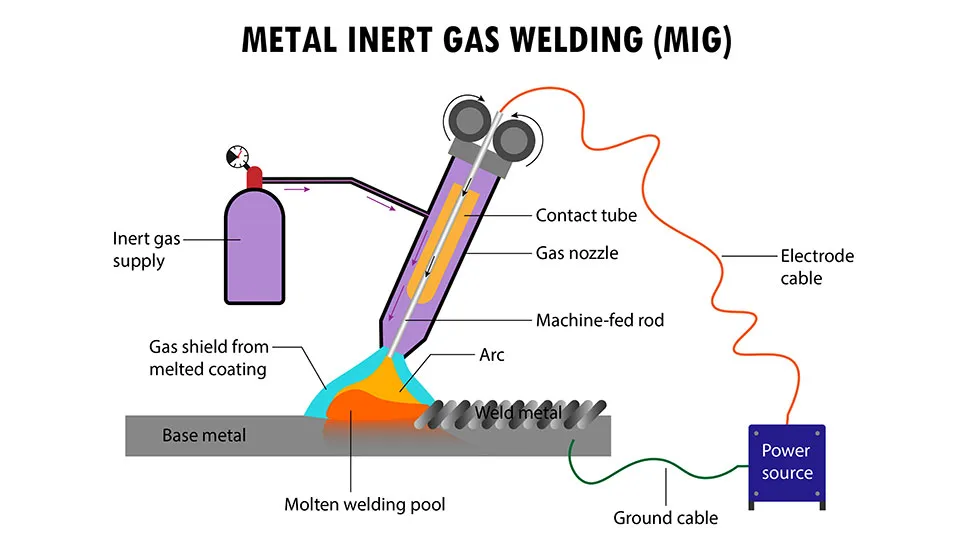

ZMDE Steel Machinery tiếp tục loạt bài WeldSafe Essentials với nội dung thực tế về an toàn hàn và tối ưu hóa quy trình tại xưởng. Số này (#18) tập trung vào một trong những thông số quan trọng nhất nhưng thường bị quản lý sai trong Hàn CO₂ Có Khí Bảo Vệ (thường gọi là hàn MIG CO₂ hoặc hàn MAG với hàm lượng CO₂ cao): Lưu Lượng Khí Bảo Vệ và Khoảng Cách Vòi Phun-Tới-Vật Hàn (còn gọi là Khoảng Cách Vòi Phun-Tới-Tấm hoặc biến thể gần của CTWD).
Hai thông số này không cố định — chúng phải được điều chỉnh theo dòng hàn để đạt được hồ quang ổn định, phủ khí hiệu quả, tối thiểu rỗ khí/bắn tóe và đường hàn đẹp.
Trong WeldSafe Essentials #18, chúng tôi giải thích lý do các giá trị này thay đổi theo dòng điện và cung cấp phạm vi đáng tin cậy nhất đã được kiểm chứng thực tế (dựa trên thực tiễn công nghiệp, hướng dẫn thiết bị và xác nhận thực tế). Luôn thử hàn trên vật liệu phế liệu trước khi sản xuất.

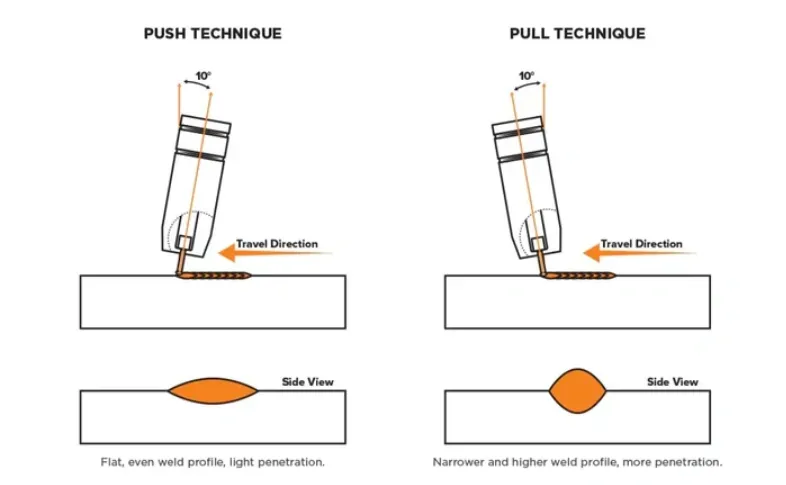

Di Chuyển Thuận vs. Ngược: Kiến Thức Cơ Bản

Phương Pháp Thuận (Đẩy / Forehand)
- Mỏ hàn hướng về phía trước theo chiều di chuyển.
- Góc di chuyển: Thường 5°–20° về phía trước (mỏ hàn nghiêng về phía trước so với vuông góc).
- Hồ quang đẩy vũng hàn về phía trước, làm phẳng để tạo đường hàn rộng và mịn hơn.
Phương Pháp Ngược (Kéo / Drag / Backhand)
- Mỏ hàn hướng ngược chiều di chuyển.
- Góc di chuyển: Thường 5°–20° về phía sau (mỏ hàn nghiêng về phía sau so với vuông góc).
- Hồ quang kéo vũng hàn, tạo ra đường hàn cao hơn, hẹp hơn với độ ngấu sâu hơn.

Ảnh Hưởng Đến Chất Lượng Mối Hàn

Kỹ Thuật	Góc Di Chuyển	Hồ Hàn	Độ Thấu	Mức Độ Bắn Toé	Phủ Khí & Độ Sạch	Tốt Nhất Cho
Tiến (Đẩy)	5°–20° tiến	Hồ hàn phẳng, rộng, đều	Nông / nhẹ hơn	Thấp hơn	Tốt hơn (dòng khí chảy qua bể trước)	Bề mặt sạch, vật liệu mỏng, nhôm, hàn vị trí
Lùi (Kéo)	5°–20° lùi	Hồ hàn hẹp hơn, vồng cao hơn	Sâu hơn / nặng hơn	Cao hơn	Giảm nhẹ	Vật liệu dày, độ thấu tối đa, hàn góc

Kỹ thuật đẩy thường tạo ra mối hàn sạch hơn với ít bắn tóe và phủ khí tốt hơn vì khí chảy về phía trước qua vũng hàn vẫn còn nóng chảy — lý tưởng cho hàn CO₂ để giảm rủi ro rỗ khí.
Kỹ thuật kéo cho độ ngấu sâu hơn nhưng có thể giữ nhiều bắn tóe và gây rỗ khí nhẹ nếu phủ khí không đủ (phổ biến trong thiết lập CO₂ dòng cao).
Vuông góc (0°) chấp nhận được cho một số công việc ở vị trí phẳng nhưng thường cho độ ngấu trung bình và nhiều bắn tóe hơn so với kỹ thuật nghiêng.

Hướng Dẫn Thực Tế

Bắt đầu với góc 10°–15° — Hầu hết thợ hàn thấy đây là điểm cân bằng lý tưởng giữa độ ngấu, hình dạng đường hàn và kiểm soát bắn tóe trong ứng dụng MIG CO₂.
Điều chỉnh dựa trên vật liệu và vị trí —
- Nhôm → Hầu như luôn đẩy (tác dụng làm sạch tốt hơn và ít rỗ khí).
- Mối hàn góc thép → Kéo để ngấu chân sâu hơn.
- Hàn đứng lên → Đẩy nhẹ hoặc vuông góc để kiểm soát vũng hàn.
- Đặc biệt cho CO₂: Kết hợp với lưu lượng khí phù hợp (ví dụ: 20-25 L/phút cho 200-350A) và khoảng cách vòi phun (15-20 mm) để tối ưu phủ khí.
Duy trì góc ổn định — Lắc mỏ hàn gây ra đường hàn không đều và khuyết tật.
Kết hợp với tốc độ di chuyển — Đẩy quá nhanh = ngấu nông; kéo quá chậm = tích tụ quá mức.

Nhắc Nhở Nhanh Trước Khi Hàn

Quyết định đẩy hoặc kéo dựa trên độ ngấu và hoàn thiện mong muốn.
Đặt góc di chuyển 5°–20° theo hướng đã chọn.
Giữ mỏ hàn ổn định và góc nhất quán trong suốt quá trình hàn.
Thử trên phế liệu trước — quan sát ổn định hồ quang, bắn tóe và hình dạng đường hàn.

Kết Luận: Góc và Hướng Kiểm Soát Kết Quả

Cùng một cài đặt máy có thể tạo ra đường hàn phẳng, sạch hoặc đường hàn sâu, có vương miện chỉ bằng cách thay đổi góc mỏ hàn và hướng di chuyển. Làm chủ phạm vi 0°–20° và chọn đẩy hoặc kéo một cách có chủ ý — mối hàn của bạn sẽ đạt được sự nhất quán, hình thức và độ bền, đặc biệt trong các ứng dụng CO₂ đòi hỏi cao.

Bạn thích đẩy hay kéo hơn — và tại sao? Chia sẻ kỹ thuật ưa thích của bạn trong phần bình luận.

Thẻ: Hàn CO2, MIG, góc mỏ hàn, đẩy kéo, hướng di chuyển, an toàn hàn, độ ngấu, kiểm soát bắn tóe, hình dạng đường hàn, WeldSafe Essentials
