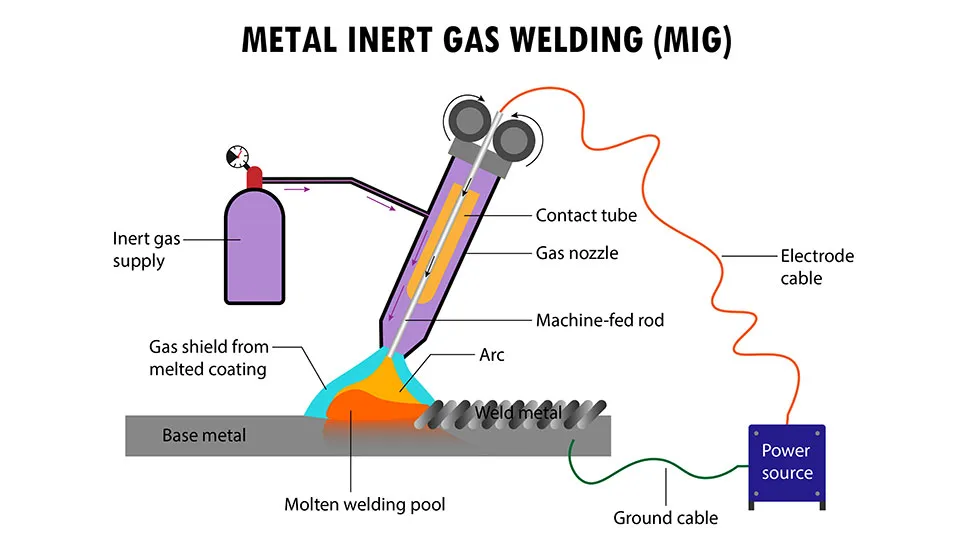

ZMDE Maquinaria de Acero continúa la serie WeldSafe Essentials con contenido práctico sobre seguridad en soldadura y optimización de procesos en el taller. Este número (#18) se centra en uno de los parámetros más críticos pero frecuentemente mal gestionados en la soldadura con protección de gas CO₂ (comúnmente llamada soldadura MIG con CO₂ o soldadura MAG con alto contenido de CO₂): el caudal de gas protector y la distancia entre la boquilla y la pieza (también conocida como distancia boquilla-placa o una variante cercana de CTWD).
Estos dos parámetros no son fijos: deben ajustarse según la corriente de soldadura para lograr un arco estable, una cobertura de gas efectiva, una porosidad/salpicadura mínima y un buen aspecto del cordón.
En WeldSafe Essentials #18 explicamos exactamente por qué estos valores cambian con la corriente y proporcionamos los rangos más confiables validados en campo (basados en prácticas industriales, manuales de equipos y validación en el mundo real). Siempre realice pruebas de soldadura en material de desecho antes de la producción.

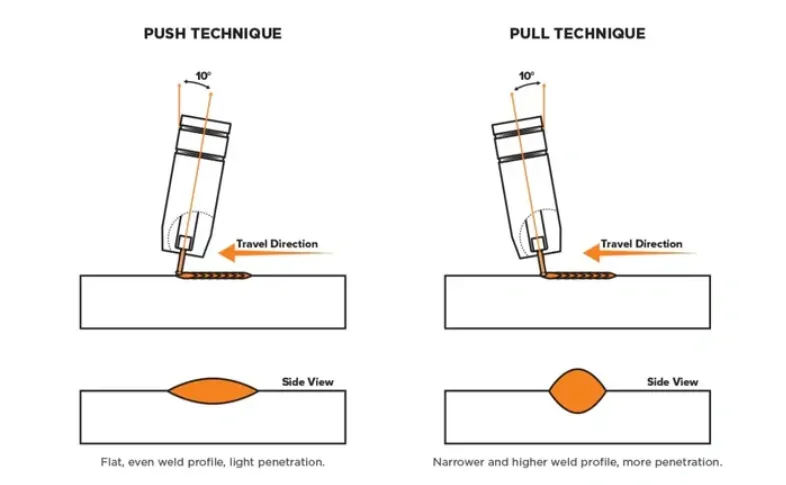

Avance vs. Retroceso: Conceptos Básicos
- Método de Avance (Empujar / Mano Adelantada)
- La antorcha apunta hacia adelante en la dirección de avance.
- Ángulo de avance: típicamente 5°–20° hacia adelante (antorcha inclinada por delante de la perpendicular).
- El arco empuja el charco fundido hacia adelante, aplanándolo para un cordón más ancho y suave.
- Método de Retroceso (Tirar / Arrastrar / Mano Atrasada)
- La antorcha apunta hacia atrás contra la dirección de avance.
- Ángulo de avance: típicamente 5°–20° hacia atrás (antorcha inclinada por detrás de la perpendicular).
- El arco arrastra el charco, formando una corona más alta y estrecha con mayor penetración.
Efectos en la Calidad de la Soldadura
- La técnica de empuje generalmente produce soldaduras más limpias con menos salpicaduras y mejor protección de gas porque el gas fluye hacia adelante sobre el charco aún fundido, ideal para soldadura con CO₂ para reducir riesgos de porosidad.
- La técnica de tirar proporciona mayor penetración pero puede atrapar más salpicaduras y causar ligera porosidad si la cobertura de gas es marginal (común en configuraciones de CO₂ de alta corriente).
- La posición perpendicular (0°) es aceptable para algunos trabajos en posición plana, pero a menudo resulta en una penetración media y más salpicaduras que las técnicas anguladas.
Pautas Prácticas
- Comience con un ángulo de 10°–15°: la mayoría de los soldadores encuentran este punto óptimo para equilibrar penetración, forma del cordón y control de salpicaduras en aplicaciones MIG con CO₂.
- Ajuste según el material y la posición:
- Aluminio → casi siempre empuje (mejor acción de limpieza y menos porosidad).
- Soldaduras en ángulo de acero → tire para mayor penetración en la raíz.
- Vertical ascendente → empuje ligero o perpendicular para controlar el charco.
- Específico para CO₂: combine con un caudal de gas adecuado (ej. 20-25 L/min para 200-350A) y distancia de boquilla (15-20 mm) para optimizar la protección.
- Mantenga un ángulo consistente: mover la antorcha de forma irregular causa cordones desiguales y defectos.
- Combine con velocidad de avance: demasiado rápido con empuje = penetración superficial; demasiado lento con tirón = acumulación excesiva.
Recordatorio Rápido Antes de Soldar
- Decida empujar o tirar según la penetración y acabado deseados.
- Establezca un ángulo de avance de 5°–20° en la dirección elegida.
- Mantenga la antorcha estable y el ángulo consistente durante todo el cordón.
- Pruebe primero en material de desecho: observe estabilidad del arco, salpicaduras y perfil del cordón.
Conclusión: El Ángulo y la Dirección Controlan el Resultado
Los mismos ajustes de máquina pueden producir un cordón plano y limpio o uno profundo y coronado simplemente cambiando el ángulo de la antorcha y la dirección de avance. Domine el rango de 0°–20° y elija empujar o tirar intencionalmente: sus soldaduras ganarán consistencia, apariencia y resistencia, especialmente en exigentes aplicaciones con CO₂.
¿Cuál prefieres: empujar o tirar? Comparte tu técnica preferida en los comentarios.
