Ненадежные соединения и кабели недостаточного сечения на подающих механизмах проволоки быстро приводят к перегреву, обгоревшим клеммам, падению напряжения и даже возгораниям. В WeldSafe Essentials 9 мы уделяем внимание часто игнорируемому силовому кабелю подающего механизма (управляющему/моторному кабелю от источника сварочного тока до механизма подачи). Правильное затягивание, корректный подбор сечения проводника в зависимости от тока и длины, а также использование цельного кабеля критичны для безопасности, производительности и долговечности оборудования.

Почему важен силовой кабель подающего механизма

Двигатель подающего механизма потребляет значительный ток, особенно при высокопроцентной MIG-сварке или сварке порошковой проволокой. Проблемы из-за неправильного обращения с кабелем включают:

• Ненадежные клеммы → Высокое сопротивление → Накопление тепла → Расплавленные наконечники, обгоревшая изоляция, риск возгорания
• Недостаточное сечение проводников → Чрезмерное падение напряжения → Слабый крутящий момент двигателя, неравномерная подача проволоки, образование «птичьих гнезд»
• Сращенные кабели → Дополнительные точки сопротивления и механическая уязвимость → Преждевременный выход из строя

Сгоревшая клемма может остановить производство на несколько часов и обойтись в сотни долларов на ремонт — этого легко избежать при должном внимании.

Критические правила для силовых кабелей подающих механизмов

1. Надежно затягивайте соединения

• Всегда затягивайте выходные клеммы на источнике питания и разъемах подающего механизма согласно спецификациям производителя (обычно 10–15 Нм).
• Проверяйте перед каждой сменой: ищите изменение цвета, оплавление или ослабление.
• Очищайте контактные поверхности — окисление увеличивает сопротивление.

2. Правильно подбирайте сечение кабеля

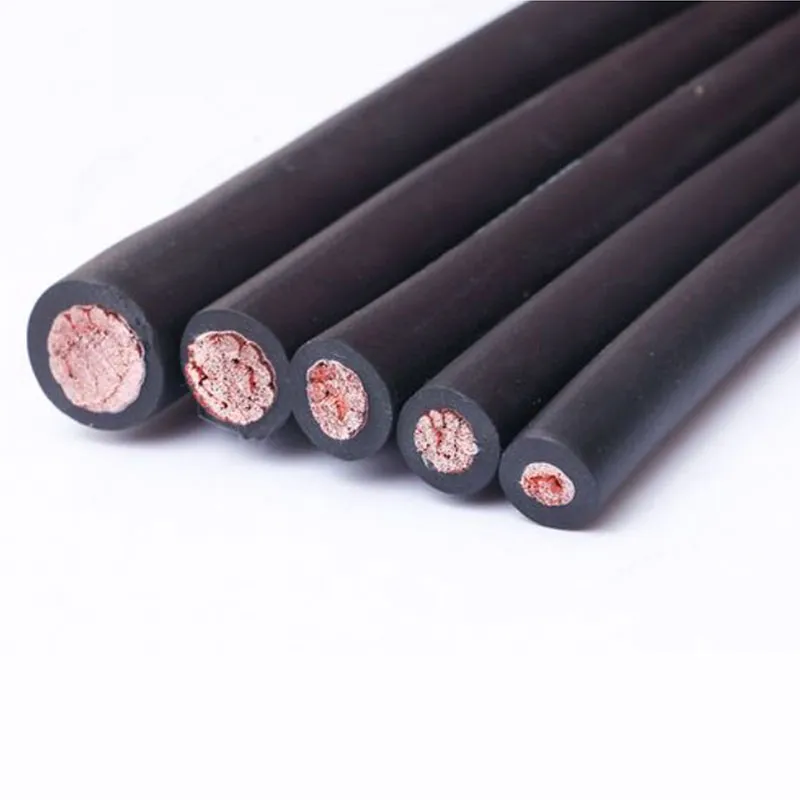

Сечение проводника (мм²) должно соответствовать номинальному выходному току сварочного аппарата и общей длине кабеля. Используйте таблицу ниже как минимальное руководство (основано на типичных рекомендациях производителей для 4-жильных управляющих/силовых кабелей при температуре окружающей среды ≤40°C).

Большее сечение уменьшает падение напряжения и нагрев. Если сомневаетесь, выбирайте сечение на размер больше.

3. Используйте цельный кабель — без сращиваний

• Никогда не соединяйте короткие кабели конец в конец с помощью разъемов или изоленты.
• Сращивания создают дополнительные точки сопротивления, коррозии и механического напряжения.
• Всегда заказывайте или отрезайте кабель единой длины, достаточной для подключения от источника питания до места подающего механизма.

Краткий чек-лист установки

• Клеммы очищены и затянуты согласно спецификации
• Сечение кабеля соответствует или превышает табличные значения для вашего тока и длины
• Цельный отрезок — без сращиваний и удлинителей
• Кабель проложен вдали от острых кромок, источников тепла и зон движения
• Установлены кабельные зажимы и поддерживающие крепления (чтобы избежать натяжения на клеммах)

Профессиональные советы по долговечности

• Используйте оригинальные кабели производителя — они разработаны для точного напряжения, тока и управляющих сигналов.
• Свободно скручивайте излишки кабеля — плотные изгибы повреждают жилы.
• В пыльных или влажных условиях выбирайте кабели с дополнительной износо-/влагостойкой оболочкой.

Надежно, толсто и цельно

Надежный, правильно подобранный по сечению и цельный силовой кабель подающего механизма исключает перегрев, обеспечивает плавную подачу проволоки и защищает ваши инвестиции. Потратьте две минуты на проверку клемм и сечения — это лучше, чем менять расплавленный разъем подающего механизма в срочном порядке.

Видели когда-нибудь обгоревшую клемму подающего механизма? Поделитесь историей (и уроком) в комментариях.
