Нестабильное напряжение — это скрытый враг каждого сварщика: оно вызывает нестабильную дугу, плохое проплавление, чрезмерное разбрызгивание и может даже повредить ваше оборудование или создать угрозу поражения электрическим током. В WeldSafe Essentials #8 мы подробно рассматриваем критическую важность стабильного электропитания, допустимые пределы колебаний напряжения, правила выбора генератора, специальные распределительные щиты и правильную защиту от перегрузки по току. Ошибки в этом вопросе чреваты плохими сварными швами, выходом оборудования из строя и несчастными случаями.
Почему важна стабильность напряжения
Большинство современных сварочных аппаратов (инверторных или трансформаторных) рассчитаны на работу в узком диапазоне напряжения. Чрезмерные колебания приводят к:
- Нестабильной дуге → пористости, непроварам, чрезмерному разбрызгиванию
- Перегреву внутренних компонентов → снижению продолжительности включения, преждевременному выходу деталей из строя
- Скачкам напряжения → пробою конденсаторов или печатных плат
- Низкому напряжению → отключению аппарата или невозможности зажечь дугу
Производители обычно указывают ±10% от номинального входного напряжения в качестве безопасного рабочего диапазона. Для аппарата на 220В это означает 198–242В. За пределами этого диапазона страдают как качество работы, так и безопасность.
Ключевые требования к электропитанию
1. Поддерживайте колебания напряжения в пределах ±10%
- Перед началом работы проверяйте напряжение с помощью вольтметра.

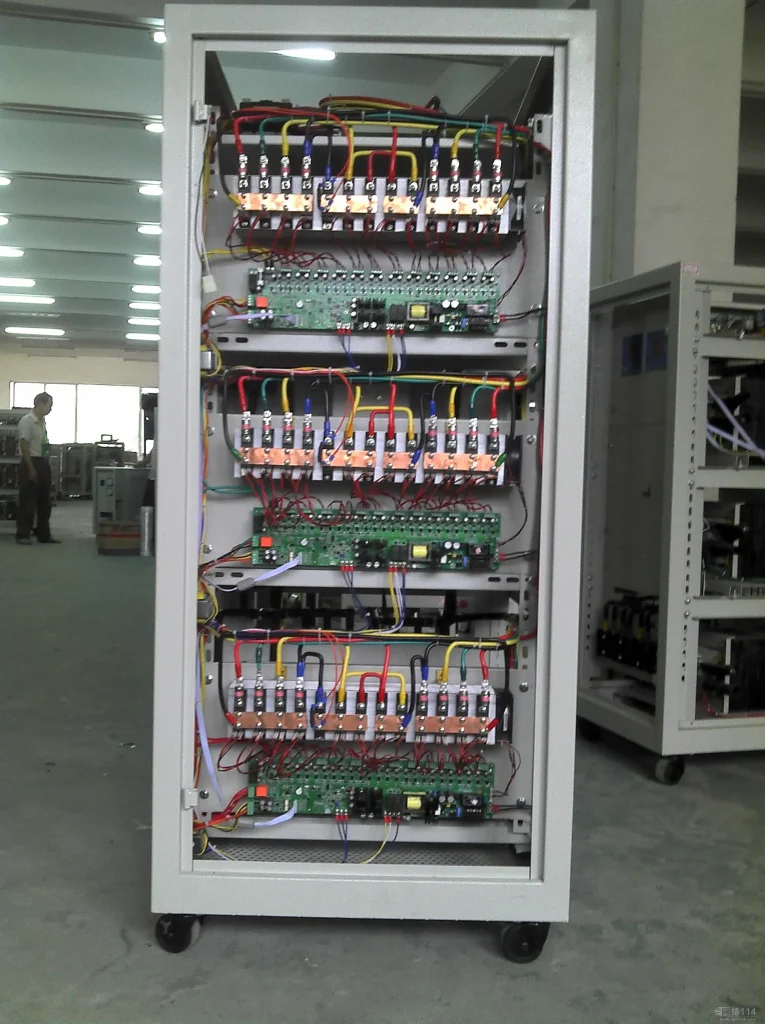

- Если в вашей мастерской или на объекте часто случаются просадки или скачки напряжения, установите стабилизатор или автоматический регулятор напряжения (AVR).
- Избегайте подключения сварочного оборудования к цепи с мощными нагрузками (большие двигатели, компрессоры), которые вызывают просадки при запуске.
2. Сварка от генератора: правильный выбор мощности
При отсутствии сети генератор должен обеспечивать чистое и стабильное питание без перегрузок.
- Эмпирическое правило:
- Трехфазные сварочные аппараты: номинальная мощность генератора в кВА ≥ 2 × номинальная входная мощность аппарата в кВА
- Однофазные сварочные аппараты: номинальная мощность генератора в кВА ≥ 3 × номинальная входная мощность аппарата в кВА
- Почему нужен запас? Сварка потребляет высокий пусковой ток при зажигании дуги, а однофазные нагрузки создают больший дисбаланс. Слабый генератор вызывает сильные просадки напряжения, плохое качество сварки и возможную остановку.
Пример: инверторный сварочный аппарат на 200А с номинальной входной мощностью 5 кВА (однофазный) требует генератора с не менее 15 кВА непрерывной мощности.
- Выбирайте генераторы с AVR или инверторного типа для наиболее чистого сигнала — бесщеточные модели с двигателем и THD <5% идеальны.

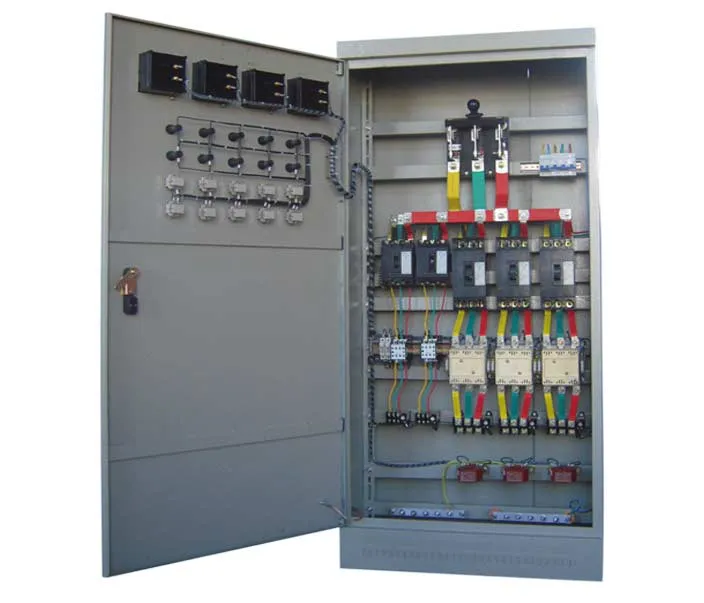

3. Отдельный распределительный щит для каждого аппарата
- Никогда не подключайте несколько сварочных аппаратов через один автомат или розетку.
- Установите отдельный запирающийся распределительный щит для каждого аппарата с:
- Кабелем питания правильного сечения
- Главным выключателем
- Защитой от перегрузки по току (см. ниже)
Это предотвращает перегрузки, упрощает блокировку/маркировку и снижает падение напряжения.
4. Правильные предохранители или автоматические выключатели
Всегда следуйте инструкциям производителя по выбору номинала:
- Предохранители с задержкой срабатывания (медленные) или автоматы типа D предпочтительны — они выдерживают пусковые токи сварки без ложных срабатываний.
- Типичный номинал: 125–150% от номинального входного тока аппарата.
- Заменяйте перегоревшие предохранители на аналогичные по номиналу и типу — завышение номинала снижает защиту и создает риск возгорания.
Краткая справочная таблица
Распространенные ошибки, которых следует избегать
- × Использование слабого генератора на стройплощадке «потому что он справляется с другим инструментом»
- × Подключение высокоамперных сварочных аппаратов к бытовым розеткам на 15А
- × Игнорирование падения напряжения на длинных удлинителях (используйте кабель большего сечения)
- × Обход автоматов после повторных срабатываний
Стабильное питание = безопасное питание
Стабильное и правильно подобранное электропитание — это не просто ровные швы. Оно защищает ваши инвестиции в оборудование и устраняет скрытые электрические риски. Проверяйте напряжение, выбирайте генераторы с запасом, устанавливайте отдельные щиты и правильно защищайте цепи. Ваши сварные швы (и ваша статистика по безопасности) скажут вам спасибо.
Были ли у вас проблемы с нестабильной дугой из-за плохого питания? Поделитесь опытом в комментариях.
