Рабочий провод (также называемый заземляющим кабелем или обратным кабелем) так же важен, как и электродный кабель, но часто воспринимается как второстепенный. Использование подручных материалов, кабелей недостаточного сечения или общих заземлений между машинами приводит к нестабильной дуге, плохому качеству сварки и скрытым рискам безопасности. В WeldSafe Essentials #10 мы рассказываем о правильном способе подключения и управления рабочими проводами для обеспечения стабильной работы и предотвращения электрических опасностей.

Почему важен рабочий провод

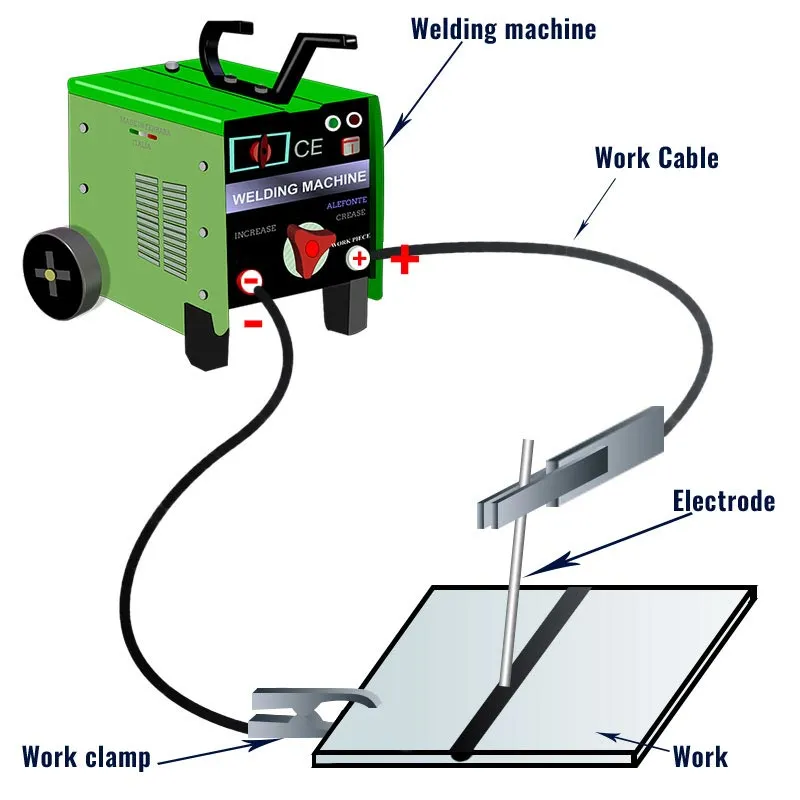

Рабочий провод замыкает сварочную цепь. Любое сопротивление, плохой контакт или неправильная настройка вызывают:

• Нестабильная дуга → чрезмерное разбрызгивание, недостаточное проплавление, пористость
• Падение напряжения → снижение мощности дуги, перегрев машины
• Блуждающий ток → опасность поражения током для рабочих, касающихся заготовки или конструкции
• Искрение в соединениях → риск возгорания

Никогда не рассматривайте рабочий провод как «просто заземление» — он проводит полный сварочный ток.

Ключевые правила правильного подключения рабочего провода

1. Используйте только специальный сварочный кабель

• Никогда не заменяйте рабочий провод стальным листом, арматурой, строительными лесами или металлоконструкциями. Это создает пути с высоким сопротивлением и неконтролируемый ток.
• Никогда не используйте кабель недостаточного сечения или поврежденный. Он должен соответствовать или превышать электродный кабель по сечению и номинальному току.

2. При использовании нескольких сварочных аппаратов

• Не используйте общий рабочий провод для нескольких аппаратов. Каждый сварочный аппарат нуждается в собственном независимом обратном пути, чтобы избежать дисбаланса тока и помех.
• Не прокладывайте несколько рабочих проводов параллельно и близко друг к другу. Параллельные кабели создают электромагнитные помехи, вызывая нестабильность дуги («сдувание дуги»). Размещайте их на расстоянии не менее 12 дюймов (30 см) или прокладывайте отдельно.

3. Надежные и чистые соединения

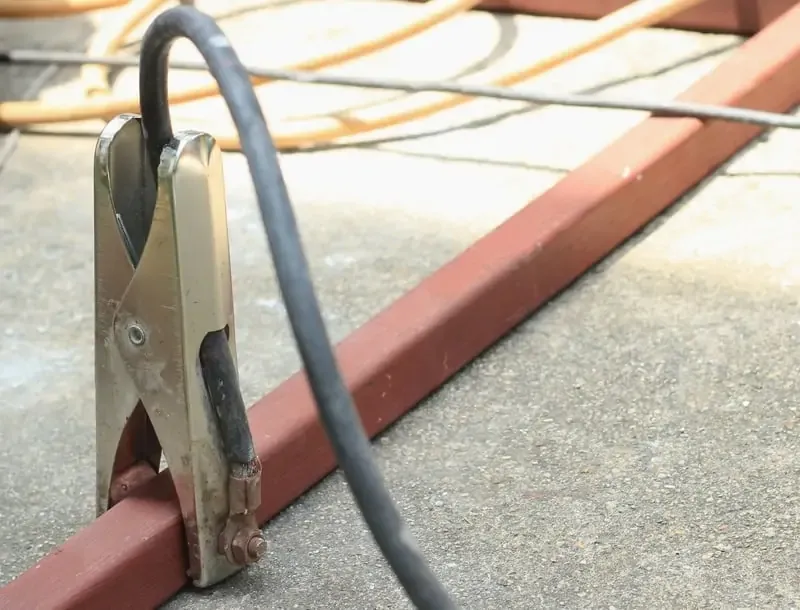

• Закрепляйте зажим рабочего провода непосредственно на заготовке или чистой токопроводящей части оснастки.
• Используйте качественный заземляющий зажим с сильным пружинным давлением, чистыми медными губками и хорошей контактной поверхностью.
• Удаляйте ржавчину, краску, окалину или масло с точки крепления — зачищайте или шлифуйте до блестящего металла для низкого сопротивления контакта.

4. Правильное заземление

• Рабочий провод обеспечивает обратный путь сварочной цепи, но корпус аппарата должен иметь отдельное защитное заземление (как описано в #6).
• Никогда не используйте рабочий зажим в качестве защитного заземления оборудования.

Краткое описание лучших практик

Ежедневная быстрая проверка

• Изоляция рабочего кабеля цела, нет оголенной меди
• Губки зажима чистые, пружина сильная
• Точка соединения зачищена
• Нет общих заземлений с другими сварочными аппаратами
• Кабели проложены отдельно от других

Относитесь к обратному пути с уважением

Правильно подключенный рабочий провод обеспечивает стабильную, управляемую дугу и устраняет опасность блуждающих токов. Избегайте упрощений — никакой арматуры, общих заземлений, параллельных прокладок и всегда чистый, плотный зажим. Ваши сварные швы будут лучше, а цех — безопаснее.
