Aсварочный аппарат с металлическим корпусом кажется безобидным — до тех пор, пока не выйдет из строя изоляция или не ударит молния. В этот момент весь корпус может оказаться под смертельным напряжением. В WeldSafe Essentials 6 мы рассматриваем одно из самых простых, но наиболее часто игнорируемых требований для спасения жизни: специальное заземление корпуса (защитный проводник заземления) для каждого сварочного аппарата. Пропуск этого шага уже стоил жизни сварщикам, которые даже не касались электрода под напряжением.
Почему заземление корпуса обязательно
Сварочные аппараты содержат трансформаторы, конденсаторы и выпрямители, которые могут пропускать ток на металлический корпус при повреждении изоляции. Распространенные причины:
- Истирание внутренних проводов
- Попадание воды
- Перегрев компонентов
- Импульс от удара молнии

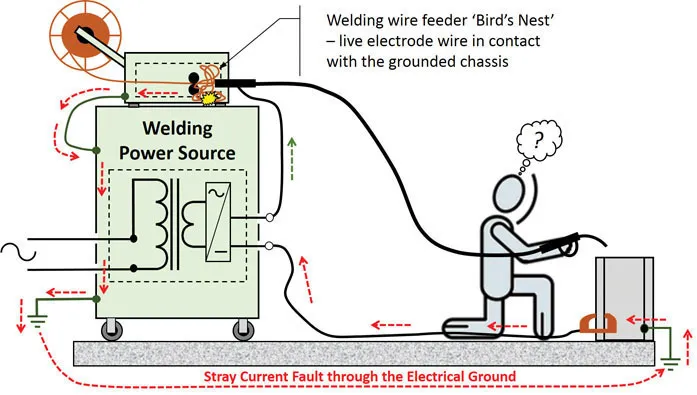

Без низкоомного пути к земле ток утечки с радостью пройдет через вас, как только вы коснетесь аппарата и заземленного объекта (трубы, лесов, мокрого пола и т. д.).
Смертельный пример: В 2022 году сварщик в Бразилии погиб мгновенно, прислонившись к своему сварочному аппарату с двигателем во время грозы. У аппарата не было провода заземления корпуса — молния прошла через раму в его тело.
Правильный способ заземления корпуса сварочного аппарата
Отдельный зеленый или голый медный заземляющий провод
- Должен идти от клеммы заземления (обычно обозначенной ⏚ или «PE») на сварочном аппарате непосредственно к проверенной точке заземления.
- Никогда не полагайтесь только на заземляющий контакт в вилке питания для старых переносных сварочных аппаратов.
Отдельно от заземления заготовки
- Рабочий кабель (зажим на заготовке) проводит сварочный ток.
- Заземление корпуса предназначено только для безопасности и должно быть независимым.
Точки подключения
- Металлоконструкция здания (если сертифицирована как заземляющий электрод)
- Заземляющий стержень длиной ≥8 футов
- Холодная водопроводная труба (соответствующая нормам)
- Никогда не используйте газовые трубы или алюминиевую обшивку.
Сечение провода (по NEC & IEC) Минимальный размер защитного проводника заземления:
Сварочные аппараты с двигателем
- Соедините раму сварочного аппарата с рамой генератора.
- Подключите обе к заземляющему стержню на рабочем месте (требуется OSHA 1926.404(f)(3)).
Ежедневный контрольный список
Перед включением:
- Зеленый/голый заземляющий провод надежно закреплен с обоих концов
- Нет краски или ржавчины под клеммой заземления (очистите скребком)
- Проверка непрерывности: <0,1 Ом от корпуса к земле (используйте качественный тестер заземления)
- Не подключайте несколько аппаратов последовательно к одному заземляющему проводу
Чего НЕ делать
- × Используйте рабочий зажим в качестве заземления корпуса
- × Пропускайте заземление, потому что «это всего лишь 220В»
- × Доверяйте трехконтактной вилке переносных сварочных аппаратов, не проверив заземление розетки
- × Игнорируйте мерцание света или покалывание при касании аппарата — это предупреждающие знаки!
Схема для быстрого ознакомления
[Заземление] ←── Зеленый/Голый Провод ──⏚[Корпус аппарата] │ Отдельно от │ [Рабочий зажим] ←── Сварочный Кабель
10 секунд, которые спасают жизни
Установка правильного заземления корпуса занимает меньше минуты и почти ничего не стоит. Однако это разница между небольшой неисправностью и похоронами. Сделайте это частью каждой настройки: нет заземляющего провода — нет сварки.
