Правильная установка вкладыша горелки MIG и правильный вылет контактного наконечника являются критически важными завершающими этапами сборки горелки. Неправильно установленный вкладыш или некорректная длина наконечника приводят к проблемам с подачей проволоки, нестабильности дуги, преждевременному износу и плохому качеству сварки. В WeldSafe Essentials #12 мы рассматриваем метод вставки вкладыша с поворотом по часовой стрелке и рекомендуемую длину вылета (L) контактного наконечника в зависимости от длины кабеля горелки.

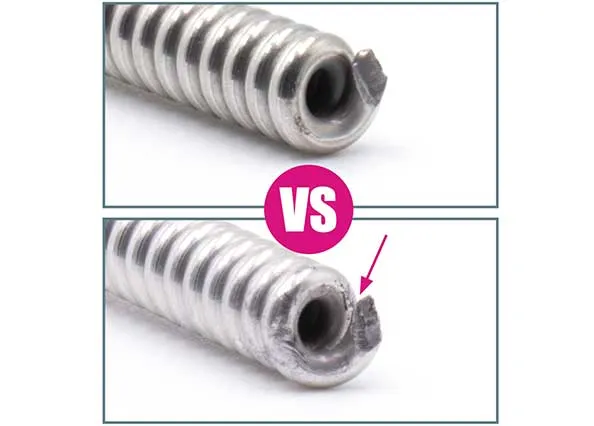

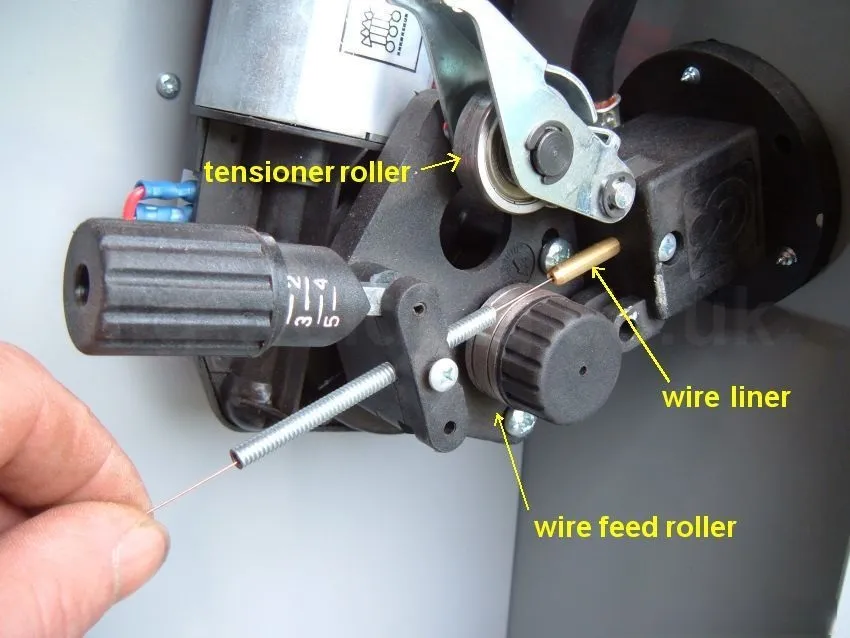

Шаг 1: Правильная установка вкладыша

Для плавной вставки вкладыша в кабель горелки:

1. Совместите вкладыш с входным отверстием кабеля горелки.
2. Поверните кабель горелки по часовой стрелке (в направлении стрелки, указанной на многих горелках), одновременно мягко проталкивая вкладыш вперед.

   • Поворот по часовой стрелке помогает вкладышу следовать естественной спирали кабеля без перегибов или заклинивания.
   • Продолжайте до полной посадки вкладыша до внутреннего упора или диффузора (точное положение см. в руководстве к горелке).

Эта техника предотвращает повреждение от скручивания и обеспечивает прямую посадку вкладыша для минимального сопротивления.

Шаг 2: Обрезка контактного наконечника

Новые контактные наконечники часто поставляются длиннее необходимого для различных настроек:

• Обратитесь к руководству по горелке или сварочному аппарату для точной рекомендуемой длины вылета.
• Обрежьте наконечник до нужной длины с помощью острого резака или ножовки.
• Зачистите срезанный конец мелкой наждачной бумагой или напильником, чтобы удалить заусенцы — острые края могут повредить проволоку или вызвать нестабильный контакт.

Правильно обрезанный наконечник обеспечивает оптимальный вылет, хороший электрический контакт и предотвращает чрезмерное налипание брызг.

Рекомендуемая длина вылета контактного наконечника (L)

Длина вылета L (расстояние от конца сопла до конца наконечника) варьируется в зависимости от длины кабеля горелки для поддержания правильного вылета проволоки и газового покрытия:

• Более короткие кабели требуют меньшего вылета; более длинные кабели требуют большего для компенсации естественного изгиба проволоки и поддержания стабильности дуги.
• Всегда измеряйте L после установки и при необходимости корректируйте.

Чек-лист быстрой настройки

• Поворачивайте кабель горелки по часовой стрелке при проталкивании вкладыша до полной посадки
• Обрежьте контактный наконечник в соответствии с таблицей длины кабеля
• Зачистите срезанный конец (без заусенцев)
• Убедитесь, что наконечник плотно прилегает к диффузору/соплу
• Проверьте подачу проволоки вручную — она должна двигаться свободно без сопротивления

Точность в последних дюймах

Поворот по часовой стрелке при вставке вкладыша и точный вылет контактного наконечника — это небольшие детали, которые дают большие результаты: стабильная подача проволоки, устойчивая дуга и увеличенный срок службы расходных материалов. Следуйте стрелке, точно измеряйте L и удаляйте заусенцы — ваши сварные швы скажут вам спасибо.

Удалось ли решить проблемы с подачей простым поворотом вкладыша или обрезкой наконечника? Поделитесь своим советом ниже.
