Сварочный кабель с оголенной медью – это бомба замедленного действия: он может ударить током, вызвать пожар или испортить качество сварного шва без предупреждения. В Основы безопасной сварки #5 мы сосредоточимся на одном из самых упускаемых из виду, но критически важных аспектов безопасности – правильной изоляции каждой точки соединения и оголенного проводника. Несколько слоев правильной изоленты (или своевременная замена кабеля) могут буквально спасти вам жизнь.

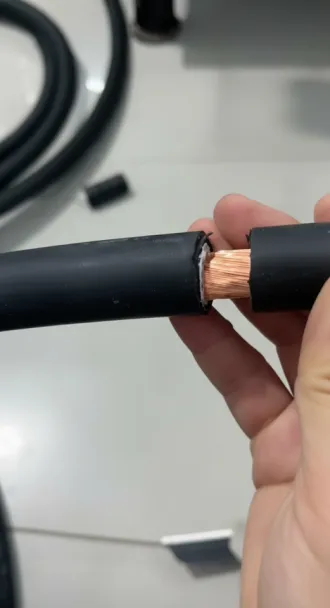

Почему оголенная медь так опасна
Когда изоляция сварочных кабелей трескается, перерезается или изнашивается возле наконечников и соединителей:
- Риск поражения электрическим током Оголенная медь может соприкоснуться с вашей кожей, инструментами или заготовкой и замкнуть цепь через ваше тело – особенно смертельно опасно при высоком токе сварочных аппаратов.
- Опасность искрения и возгорания Оголенные жилы, касающиеся металлических верстаков, лесов или друг друга, создают дугу, которая воспламеняет масло, ветошь или пыль.
- Плохое качество сварки Утечка тока вызывает нестабильную дугу, пористость и неравномерное проплавление – ваш шов выглядит плохо и не пройдет проверку.
Реальный случай: Судостроительный сварщик получил смертельный удар током в 400 ампер, потому что у наконечника заземляющего кабеля было 3 дюйма оголенной меди, которая терлась о стальную лестницу. Повреждение изоляции было заметно за несколько дней до происшествия – никто не заизолировал его.
Неотложные действия при обнаружении оголенной меди

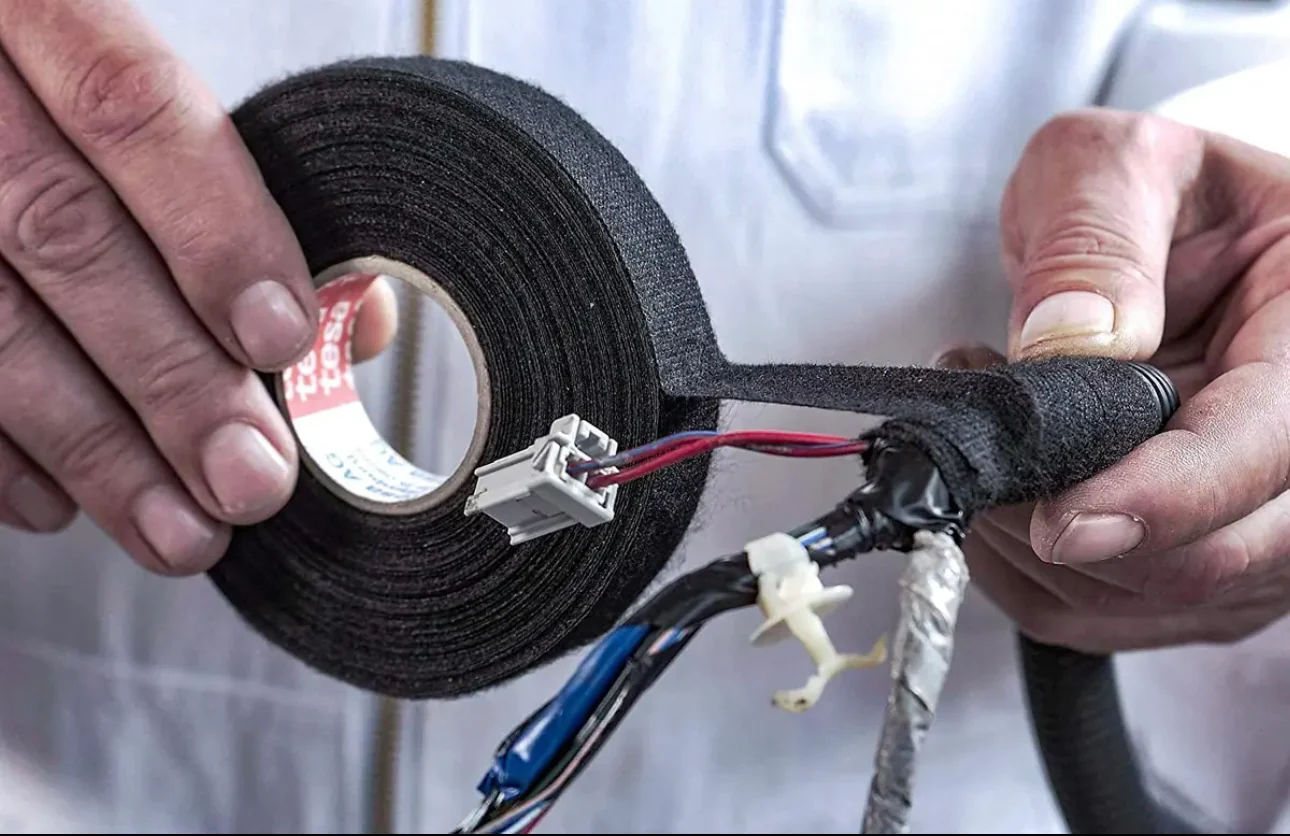

Вариант 1 – экстренная изоляция (только временное решение)
Используйте высококачественную электроизоляционную ленту, специально предназначенную для сварочных кабелей:
- Лучший выбор: 3M™ 33+ или Scotch® 130C виниловая электроизоляционная лента (рассчитана на 600 В, 105 °C) + самослипающаяся силиконовая лента в качестве внешнего слоя.
- Никогда не используйте: Обычный скотч, дешевую «хозяйственную» ленту или бытовую электроизоляционную ленту – она плавится или отслаивается под воздействием тепла.
Правильная процедура изолирования:
- Отключите питание и заблокируйте сварочный аппарат (LOTO).
- Очистите и высушите участок.
- Наложите два слоя виниловой ленты с перехлестом в половину ширины.
- Завершите двумя слоями самослипающейся силиконовой ленты для защиты от истирания и нагрева.
- Пометьте ремонт: «ВРЕМЕННО – ЗАМЕНИТЕ КАБЕЛЬ КАК МОЖНО СКОРЕЕ».
Вариант 2 – постоянное решение (всегда предпочтительно)
Замените весь кабель или поврежденный участок. Временный ремонт изолентой допустим только до конца смены. OSHA 1910.334(b)(2) и большинство страховых полисов считают многократно изолированные кабели умышленным нарушением.
Ежедневный контрольный список проверки кабелей
Выполняйте это перед каждой сменой (занимает 60 секунд):
- Проверьте всю длину электродного и рабочего кабелей на порезы, трещины или оплавленные участки
- Осмотрите соединения наконечников – не должно быть оголенных жил за пределами обжимной гильзы
- Согните кабели возле наконечников – изоляция не должна смещаться или трескаться
- Убедитесь, что изоляция зажима заземления цела
- Проверьте наличие зеленой коррозии на меди (признак перегрева)
Любое повреждение → пометьте кабель и замените.
Профессиональные советы для продления срока службы кабелей
- Используйте защитные кожухи или рукава в местах с повышенным истиранием
- Правильно сворачивайте кабели – не допускайте перегибов и наезда погрузчиков
- Плотно затягивайте наконечники – ослабленные соединения перегреваются и прожигают изоляцию
- Храните кабели не на полу и вдали от масел/химикатов
Краткая справка: допустимый и недопустимый ремонт
Заключение: изолента дешевая, похороны – нет
Оголенная медь в местах соединений на 100% предотвратима. Один рулон правильной электроизоляционной ленты за $8 и двухминутная ежедневная проверка могут устранить удары током, пожары и плохие сварные швы. Сделайте это привычкой: увидели медь → остановите работу → устраните или замените.
