Las conexiones sueltas y los cables de tamaño insuficiente en los alimentadores de alambre son un camino rápido hacia el sobrecalentamiento, terminales quemados, caídas de voltaje e incluso incendios. En WeldSafe Essentials 9, nos enfocamos en el cable de alimentación del alimentador de alambre (el cable de control/motor desde la fuente de energía de soldadura hasta el alimentador), a menudo ignorado. Apretar correctamente, dimensionar los conductores según la corriente y la longitud, y usar un cable continuo son esenciales para la seguridad, el rendimiento y la durabilidad del equipo.
Por qué importan los cables de alimentación del alimentador de alambre
El motor del alimentador de alambre consume una corriente significativa, especialmente durante soldaduras MIG o con núcleo de fundente de alto ciclo de trabajo. Los problemas por un mal manejo del cable incluyen:
- Terminales sueltos → Alta resistencia → Acumulación de calor → Terminales derretidos, aislamiento quemado, riesgo de incendio
- Conductores de tamaño insuficiente → Caída excesiva de voltaje → Torque débil del motor, alimentación inconsistente del alambre, anidamiento
- Cables empalmados → Puntos adicionales de resistencia y debilidad mecánica → Fallo prematuro
Un terminal quemado puede detener la producción durante horas y costar cientos en reparaciones, algo prevenible con diligencia básica.
Reglas críticas para los cables de alimentación del alimentador de alambre
1. Apriete las conexiones de manera segura
- Always torque output terminals on the power source and feeder plugs to manufacturer specifications (usually 10–15 Nm).
- Inspect before every shift: look for discoloration, melting, or looseness.
- Clean contact surfaces—oxidation increases resistance.

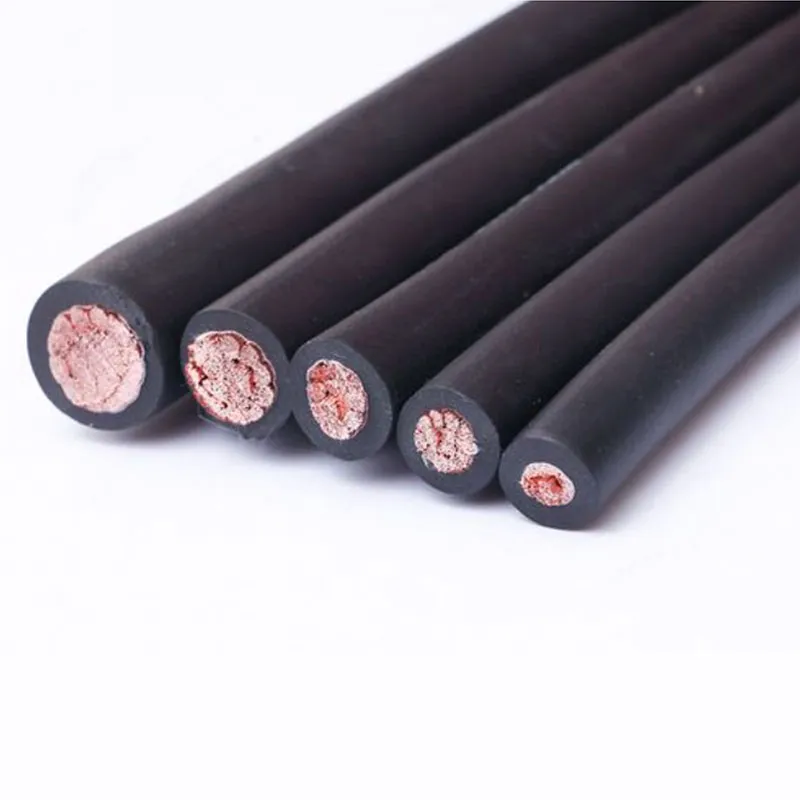

2. Dimensionar el cable correctamente
La sección transversal del conductor (mm²) debe coincidir con la corriente de salida nominal del soldador y la longitud total del cable. Utilice la tabla a continuación como guía mínima (basada en recomendaciones típicas del fabricante para cables de control/alimentación de 4 conductores a ≤40°C ambiente).
Las secciones transversales más grandes reducen la caída de voltaje y el calor. En caso de duda, elija un tamaño superior.
3. Use un cable continuo, sin empalmes
- Nunca una cables cortos extremo con extremo con conectores o cinta.
- Los empalmes crean resistencia adicional, puntos de corrosión y estrés mecánico.
- Siempre ordene o corte un cable de una sola longitud que llegue desde la fuente de energía hasta la posición del alimentador.
Lista de verificación rápida para la instalación
- Terminales limpios y apretados según las especificaciones
- La sección transversal del cable cumple o excede la tabla para su corriente y longitud
- Longitud única y continua, sin empalmes o extensiones
- Cable alejado de bordes afilados, calor y tráfico
- Alivio de tensión y abrazaderas de soporte en su lugar (evitan tirar de los terminales)
Consejos profesionales para la durabilidad
- Use cables genuinos del fabricante: están diseñados para el voltaje, corriente y señales de control exactos.
- Enrolle el cable sobrante holgadamente: las curvas apretadas dañan los hilos.
- En entornos polvorientos o húmedos, elija cables con fundas adicionales resistentes a la abrasión/humedad.
Apretado, grueso y completo
Un cable de alimentación del alimentador de alambre seguro, de tamaño adecuado y de una sola longitud elimina el sobrecalentamiento, garantiza una alimentación suave del alambre y protege su inversión. Tómese dos minutos para verificar los terminales y el dimensionamiento: es mejor que reemplazar un enchufe de alimentador derretido contra el reloj.
¿Alguna vez ha visto un terminal de alimentador quemado? Comparta la historia (y la lección) a continuación.
