El voltaje inestable es el enemigo silencioso de todo soldador: provoca arcos erráticos, mala penetración, exceso de salpicaduras e incluso puede dañar su máquina o crear riesgos eléctricos. En WeldSafe Essentials #8, profundizamos en la importancia crítica de un suministro de energía estable, los límites de fluctuación de voltaje, las reglas de dimensionamiento de generadores, las cajas de distribución dedicadas y la protección adecuada contra sobrecorrientes. Si se equivoca en esto, estará arriesgando soldaduras defectuosas, fallas en el equipo e incidentes de seguridad.

Por qué es importante la estabilidad del voltaje

La mayoría de las máquinas de soldar modernas (basadas en inversor o transformador) están diseñadas para operar dentro de un rango estrecho de voltaje. La fluctuación excesiva conduce a:

• Arco inestable → porosidad, falta de fusión, exceso de salpicaduras
• Sobrecalentamiento interno → ciclo de trabajo reducido, falla prematura de componentes
• Picos de voltaje → capacitores o PCB quemados
• Bajo voltaje → apagados de la máquina o incapacidad para iniciar un arco

Los fabricantes suelen especificar ±10% del voltaje de entrada nominal como el rango de operación seguro. Para una máquina de 220V, eso significa 198–242V. Más allá de esto, el rendimiento y la seguridad se ven afectados.

Requisitos clave del suministro de energía

1. Mantenga la fluctuación de voltaje dentro de ±10%

• Use un voltímetro para verificar el voltaje de suministro antes de comenzar a trabajar.

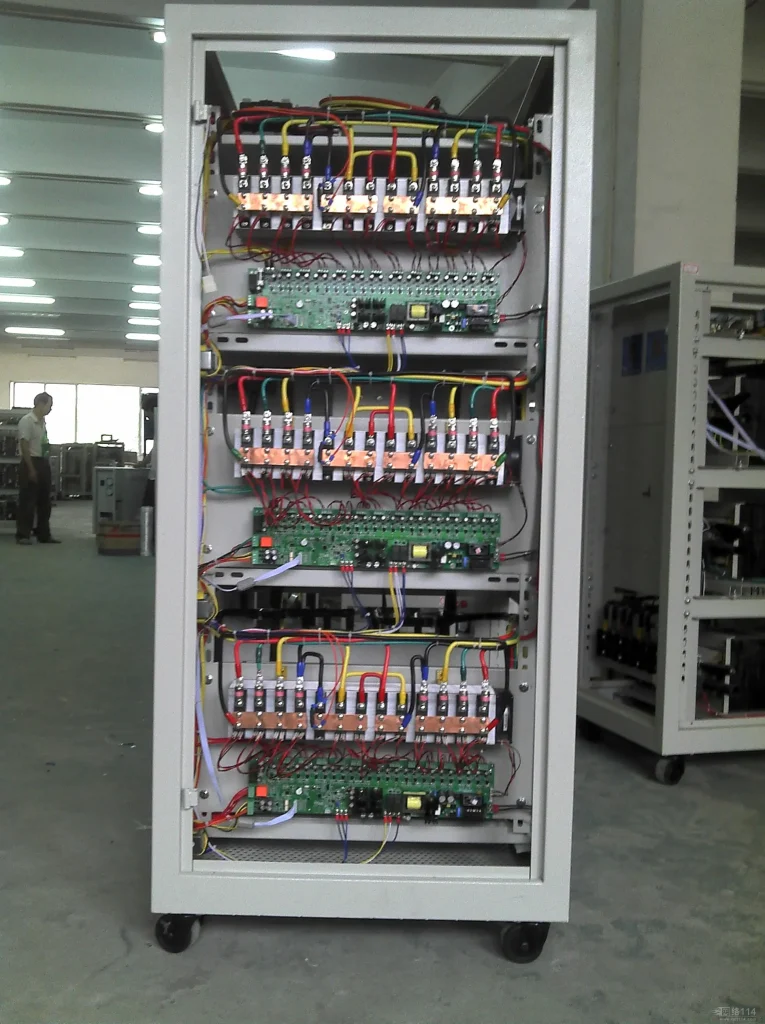

• Si su taller o sitio experimenta caídas de voltaje o sobretensiones frecuentes, instale un estabilizador de voltaje o un regulador automático de voltaje (AVR).
• Evite compartir el circuito de soldadura con cargas pesadas (motores grandes, compresores) que causan caídas al arrancar.

2. Soldadura con generador: dimensiónelo correctamente

Cuando no hay energía de la red, el generador debe proporcionar energía limpia y estable sin sobrecargarse.

• Regla general:

  • Soldadoras trifásicas: Generador con kVA nominal ≥ 2 × kVA de entrada nominal de la soldadora
  • Soldadoras monofásicas: Generador con kVA nominal ≥ 3 × kVA de entrada nominal de la soldadora
• ¿Por qué el multiplicador? La soldadura consume una alta corriente de arranque al iniciar el arco, y las cargas monofásicas crean más desequilibrio. Los generadores subdimensionados causan caídas severas de voltaje, soldaduras deficientes y posibles paradas.

Ejemplo: Una soldadora inversora de 200A con 5 kVA de entrada nominal (monofásica) necesita un generador con una capacidad continua de al menos 15 kVA.

• Elija generadores equipados con AVR o tipo inversor para la forma de onda más limpia—los modelos sin escobillas impulsados por motor con <5% THD son ideales.

3. Caja de distribución dedicada por soldadora

• Nunca conecte múltiples soldadoras en cadena desde un solo interruptor o enchufe.

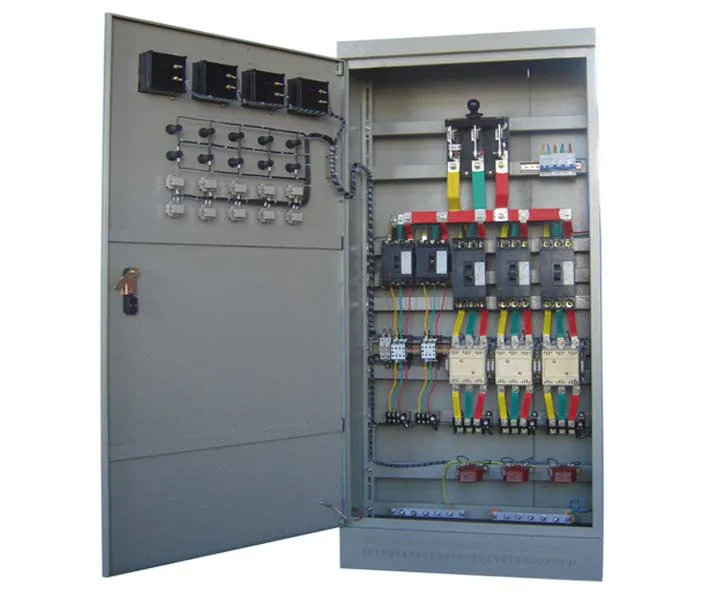

• Instale un panel de distribución bloqueable separado para cada máquina con:

  • Cable de suministro de tamaño correcto
  • Interruptor principal de aislamiento
  • Protección contra sobrecorriente (ver abajo)

Esto evita sobrecargas, facilita el bloqueo/etiquetado y reduce la caída de voltaje.

4. Fusibles o interruptores de circuito adecuados

Siempre siga el manual del fabricante para el dimensionamiento:

• Fusibles de retardo temporal (lentos) o interruptores de circuito Tipo D son preferidos—manejan la corriente de arranque de soldadura sin disparos molestos.
• Dimensionamiento típico: 125–150% de la corriente de entrada nominal de la soldadora.
• Reemplace los fusibles quemados con la misma clasificación y tipo exactos—el sobredimensionamiento anula la protección y aumenta el riesgo de incendio.

Tabla de referencia rápida

Errores comunes que evitar

• × Usar un generador de obra subdimensionado "porque funciona bien con otras herramientas"
• × Conectar soldadoras de alto amperaje a enchufes domésticos de 15A
• × Ignorar la caída de voltaje en cables de extensión largos (use calibre más grueso)
• × Omitir los interruptores después de disparos repetidos

Energía estable = Energía segura

Un suministro de energía estable y correctamente dimensionado no solo se trata de cordones bonitos—protege su inversión en equipos y elimina riesgos eléctricos ocultos. Mida el voltaje, dimensione generadores generosamente, dedique paneles y proteja los circuitos adecuadamente. Sus soldaduras (y su historial de seguridad) se lo agradecerán.

¿Alguna vez ha lidiado con arcos inestables debido a una mala energía? Comparta su experiencia a continuación.
