El cable de trabajo (también llamado cable de tierra o cable de retorno) es tan importante como el cable del electrodo, pero a menudo se trata como una idea tardía. El uso de materiales improvisados, cables de tamaño insuficiente o la conexión a tierra compartida entre máquinas provoca arcos inestables, mala calidad de soldadura y riesgos de seguridad ocultos. En WeldSafe Essentials #10, cubrimos la forma correcta de conectar y gestionar los cables de trabajo para garantizar un rendimiento constante y prevenir riesgos eléctricos.
Por qué es importante el cable de trabajo
El cable de trabajo completa el circuito de soldadura. Cualquier resistencia, mal contacto o configuración incorrecta causa:
- Arco inestable → salpicadura excesiva, falta de penetración, porosidad
- Caída de voltaje → reducción de potencia en el arco, sobrecalentamiento de la máquina
- Corriente dispersa → riesgo de descarga para los trabajadores que tocan la pieza o la estructura
- Chispas en las conexiones → riesgo de incendio
Nunca trates el cable de trabajo como "solo una tierra": transporta toda la corriente de soldadura.
Reglas clave para una conexión correcta del cable de trabajo
1. Usa solo cable adecuado para soldadura
- Nunca sustituyas el cable de trabajo con placas de acero, barras de refuerzo, andamios o acero de construcción. Estos crean rutas de alta resistencia y flujo de corriente descontrolado.
- Nunca uses cables de tamaño insuficiente o dañados. Deben igualar o superar al cable del electrodo en sección transversal y capacidad de corriente.
2. Cuando se usan múltiples soldadoras
- NO compartas un solo cable de trabajo entre máquinas. Cada soldadora necesita su propia ruta de retorno independiente para evitar desequilibrio de corriente e interferencia.
- NO coloques múltiples cables de trabajo en paralelo y muy juntos. Los cables paralelos inducen interferencia electromagnética, causando inestabilidad del arco ("soplado del arco"). Sepáralos al menos 12 pulgadas (30 cm) o colócalos en rutas separadas.
3. Conexiones seguras y limpias

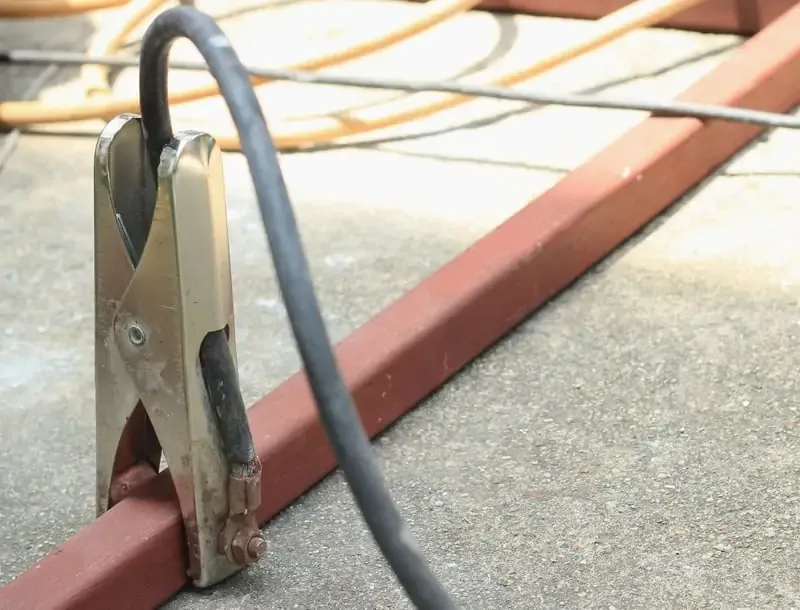

- Fija la pinza de trabajo directamente a la pieza o a una parte conductora limpia del accesorio.
- Usa una pinza de tierra de alta calidad con fuerte presión de resorte, mordazas de cobre limpias y buena superficie de contacto.
- Elimina óxido, pintura, escamas o aceite del punto de conexión: raspa o lima hasta el metal brillante para un contacto de baja resistencia.
4. Conexión a tierra adecuada
- El cable de trabajo proporciona el retorno del circuito de soldadura, pero el chasis de la máquina aún debe tener su conexión a tierra de seguridad separada (como se cubre en #6).
- Nunca confíes en la pinza de trabajo como conexión a tierra de seguridad del equipo.
Resumen de mejores prácticas
Verificación diaria rápida
- Aislamiento del cable de trabajo intacto, sin cobre expuesto
- Mordazas de la pinza limpias y resorte fuerte
- Punto de conexión raspado y limpio
- Sin conexiones a tierra compartidas con otras soldadoras
- Cables colocados separados de otros
Trata la ruta de retorno con respeto
Un cable de trabajo conectado correctamente proporciona un arco estable y controlable, eliminando los peligros de corriente dispersa. Evita atajos: sin barras de refuerzo, sin conexiones a tierra compartidas, sin colocación en paralelo y siempre con una pinza limpia y ajustada. Tus soldaduras serán mejores y tu taller será más seguro.
¿Alguna vez has lidiado con inestabilidad del arco que resultó ser una mala conexión a tierra? Comparte tu solución a continuación.
