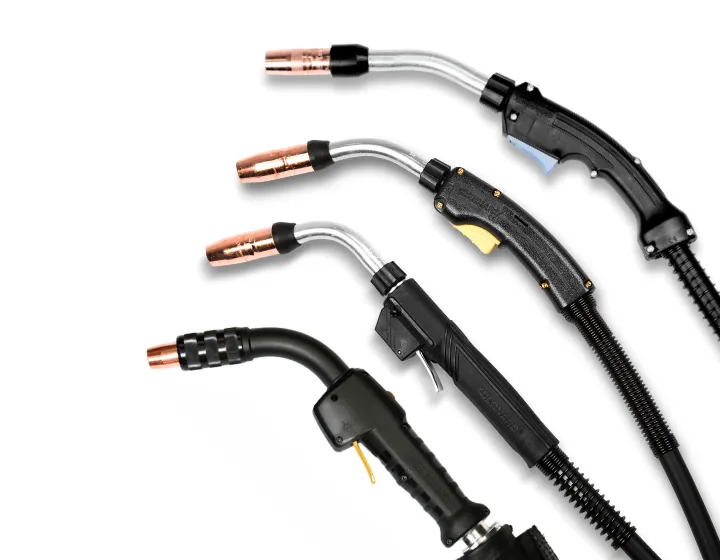

La instalación adecuada del revestimiento de la antorcha MIG y la protrusión correcta de la punta de contacto son pasos finales críticos en el ensamblaje de la antorcha. Un revestimiento desalineado o una longitud incorrecta de la punta causan problemas de alimentación, inestabilidad del arco, desgaste prematuro y mala calidad de la soldadura. En WeldSafe Essentials #12, cubrimos el método de rotación en el sentido de las agujas del reloj para insertar el revestimiento y la longitud de protrusión recomendada (L) para la punta de contacto según la longitud del cable de la antorcha.
Paso 1: Instalación correcta del revestimiento
Para insertar el revestimiento suavemente en el cable de la antorcha:

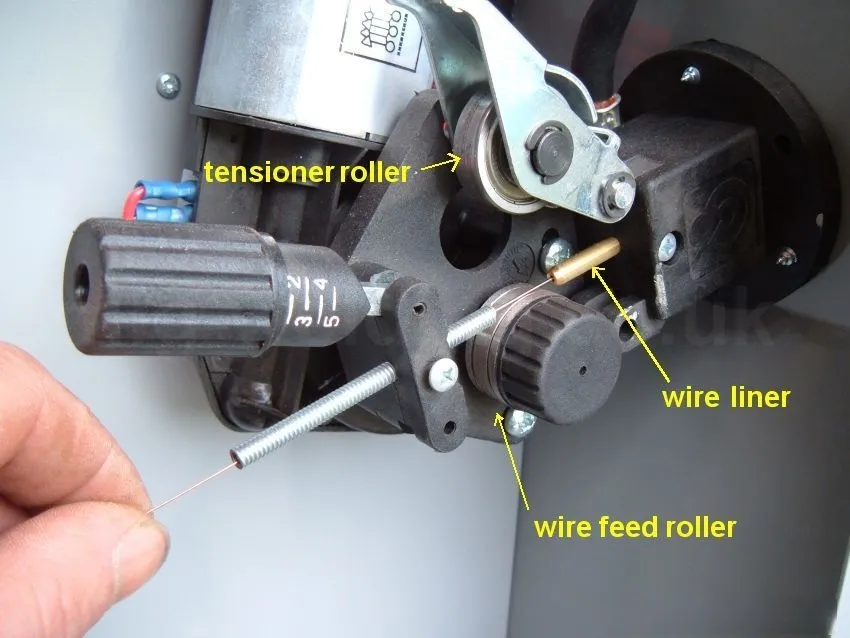

- Alinee el revestimiento con la entrada del cable de la antorcha.
- Gire el cable de la antorcha en el sentido de las agujas del reloj (siguiendo la dirección de la flecha indicada en muchas antorchas) mientras empuja suavemente el revestimiento hacia adelante.
- El giro en el sentido de las agujas del reloj ayuda al revestimiento a seguir la espiral natural del cable sin dobleces o atascos.
- Continúe hasta que el revestimiento se asiente completamente contra el tope interno o el difusor (consulte el manual de su antorcha para el asiento exacto).
Esta técnica evita daños por torsión y asegura que el revestimiento quede recto para una resistencia mínima.
Paso 2: Recorte de la punta de contacto
Las puntas de contacto nuevas a menudo se suministran más largas de lo necesario para adaptarse a diferentes configuraciones:
- Consulte el manual de su antorcha o soldadora para la longitud de protrusión recomendada exacta.
- Corte la punta a la longitud adecuada usando un cortador afilado o una sierra para metales.

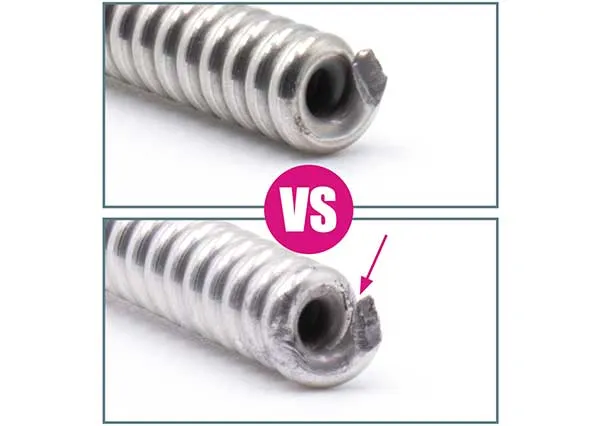

- Alise el extremo cortado con papel de lija fino o una lima para eliminar rebabas: los bordes afilados pueden cortar el alambre o causar contacto inconsistente.
Una punta recortada correctamente asegura una protrusión óptima, buen contacto eléctrico y evita la acumulación excesiva de salpicaduras.
Longitud de protrusión recomendada para la punta de contacto (L)
La longitud de protrusión L (distancia desde el extremo de la boquilla hasta el extremo de la punta) varía según la longitud del cable de la antorcha para mantener una protrusión adecuada del alambre y cobertura de gas:
- Los cables más cortos necesitan menos protrusión; los cables más largos requieren más para compensar la curvatura natural del alambre y mantener la estabilidad del arco.
- Siempre mida L después de la instalación y ajuste si es necesario.
Lista rápida de configuración
- Gire el cable de la antorcha en el sentido de las agujas del reloj mientras empuja el revestimiento hasta que esté completamente asentado
- Recorte la punta de contacto para que coincida con la tabla de longitudes del cable
- Lije/lime el extremo cortado para que quede liso (sin rebabas)
- Verifique que la punta quede al ras en el difusor/boquilla
- Pruebe la alimentación del alambre manualmente: debe moverse libremente sin resistencia
Precisión en las últimas pulgadas
La rotación en el sentido de las agujas del reloj durante la inserción del revestimiento y la protrusión precisa de la punta de contacto son pequeños detalles que ofrecen grandes resultados: alimentación consistente del alambre, arcos estables y mayor vida útil de los consumibles. Siga la flecha, mida L con precisión y elimine las rebabas: sus soldaduras se lo agradecerán.
